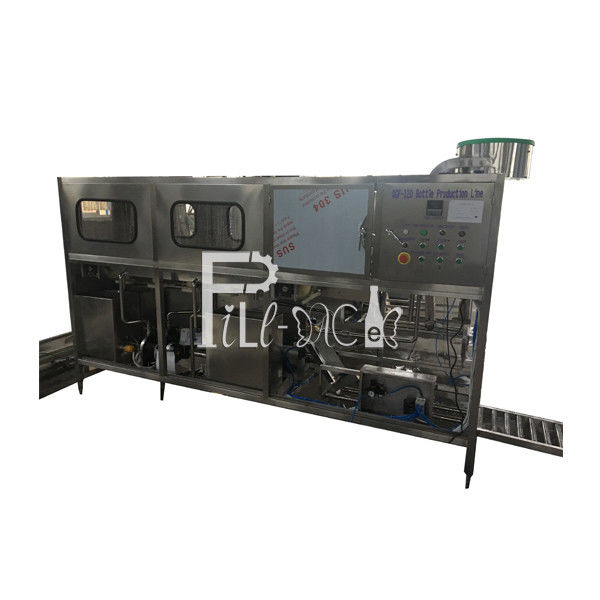

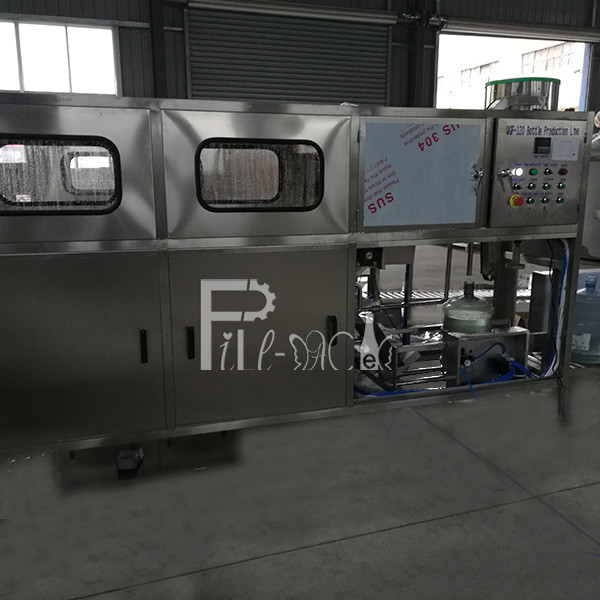

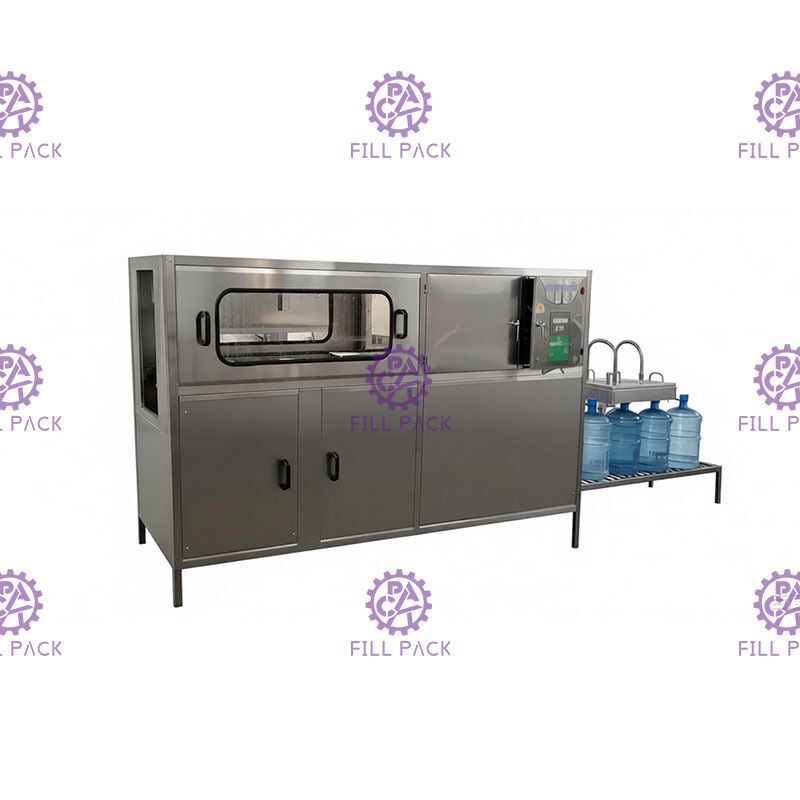

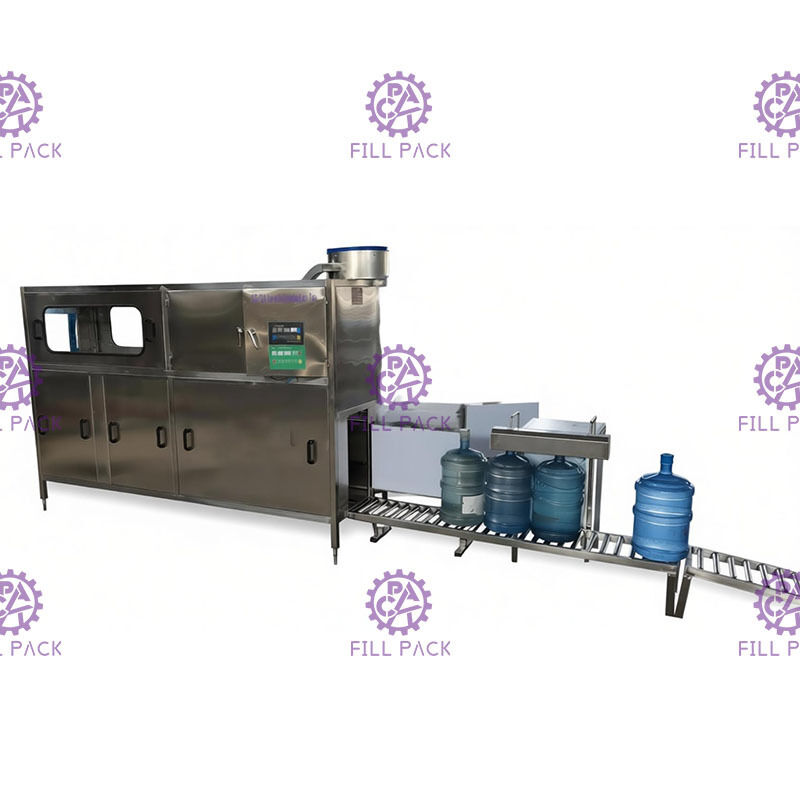

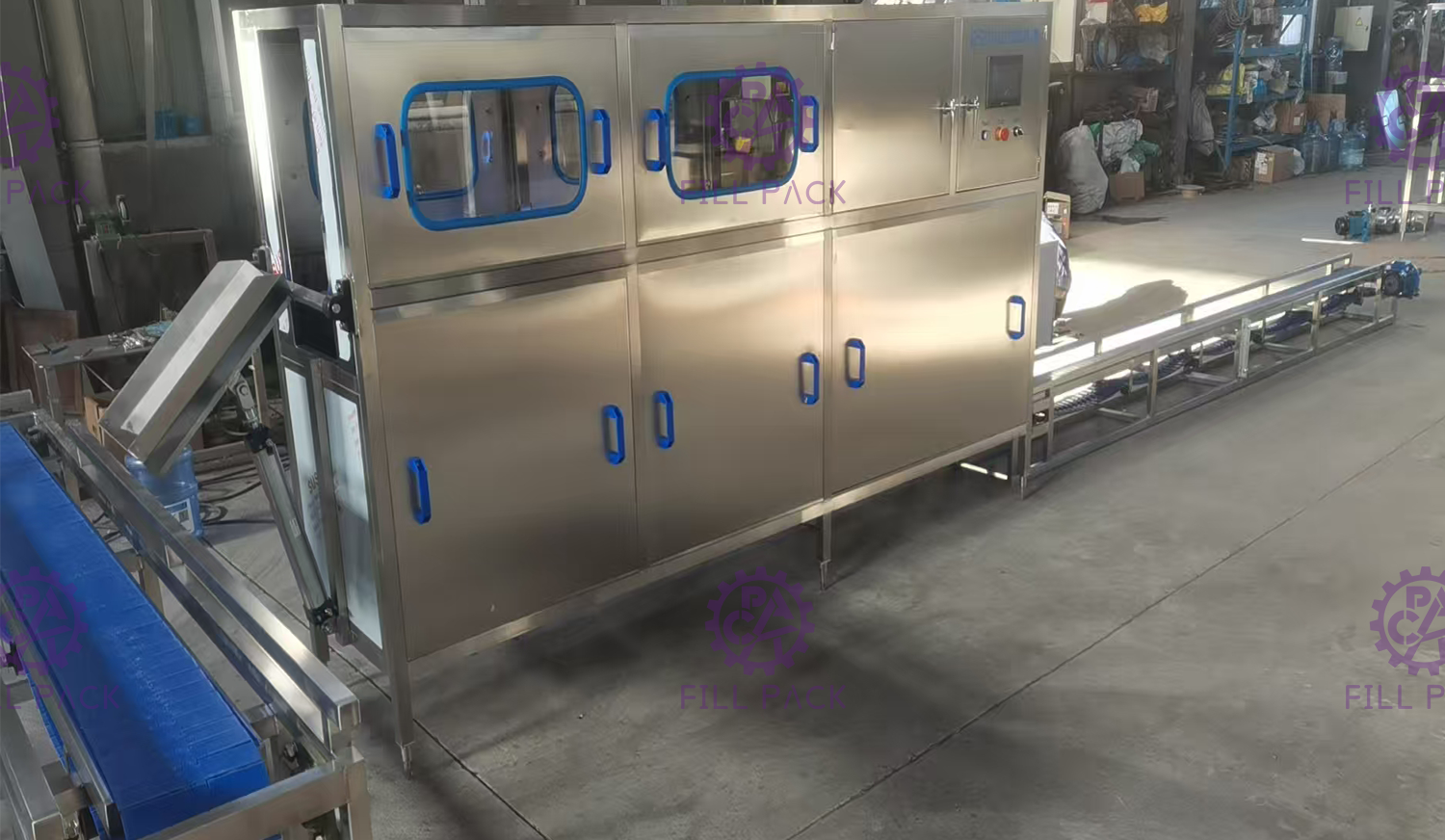

20 Liter Baris Tunggal 120 BPH Galon Mengisi Baris

Deskripsi Produk

Baris tunggal 120BPH pengisi botol otomatis 3 - 5 galon dengan sistem kontrol PLC

Prinsip:

Pengisi botol galon ini terintegrasi dengan fungsi tutup pencucian-pengisian-botol bersama-sama;

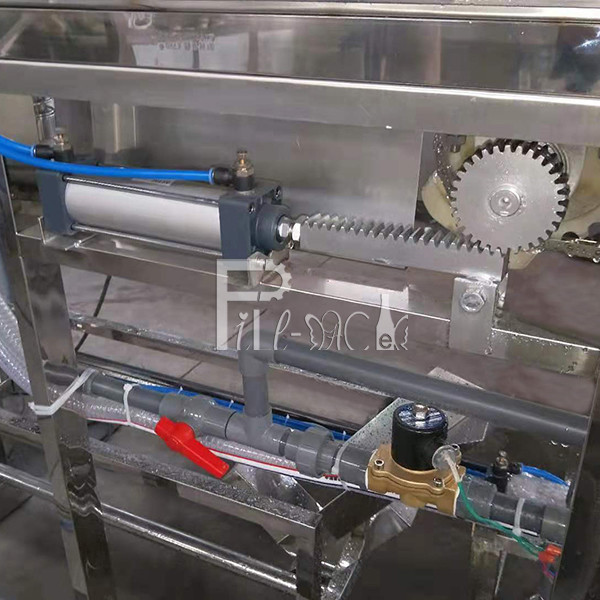

Pekerja memuat toples kosong pada dudukan toples secara manual, dudukan toples dengan toples akan dipindahkan terlebih dahulu untuk pencucian toples, gaya transmisi adalah dengan silinder roda gigi;

Pencucian dibagi menjadi 2 bagian, proses pertama dengan cairan desinfektan, proses kedua dengan air murni;

Setelah dicuci, toples akan jatuh pada pelat sudut dari pemegang toples oleh rantai transmisi dengan gaya gravitasi;

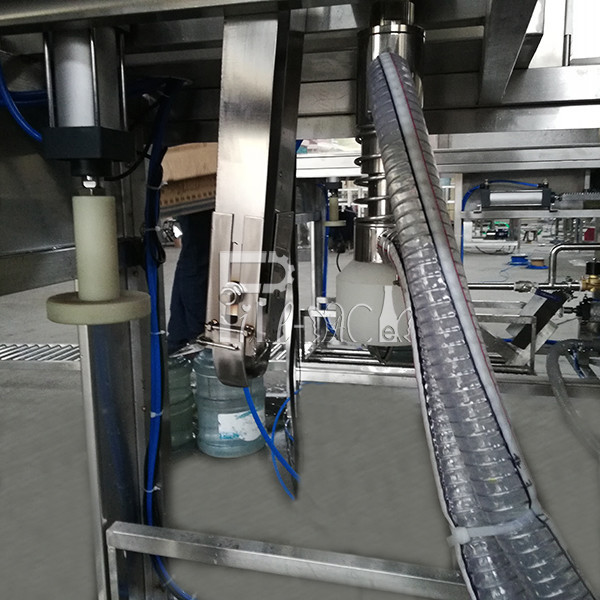

Kemudian toples akan didorong dengan mendorong silinder ke bawah kepala pengisian, lalu mulai pengisian;

Volume pengisian dapat dikontrol dengan mengatur waktu pengisian.

Stoples yang sudah diisi akan didorong ke bawah capping head dengan toples kosong sesudahnya.

Pekerja meletakkan banyak tutup yang tidak beraturan ke dalam pemuat tutup, pemuat tutup akan mengurutkan tutup secara otomatis untuk dimuat ke dalam rel tutup.Saat botol yang terisi melewati bagian bawah capping head, tutup akan jatuh ke leher botol, kemudian silinder capping akan melakukan capping secara otomatis dengan cap menekan silinder.

Karakter:

1, Seluruh pengisi botol galon dikendalikan oleh sistem Mitsubishi PLC, semua perjalanan silinder dihitung terlebih dahulu untuk jarak yang digerakkan;

2, Pengisi botol galon dapat bekerja di bawah model otomatis, model manual untuk pemeriksaan mesin;

Parameter:

Pompa pembilas 1: 0.37KW

Pompa pembilasan 2: 0.37KW

Pompa pengisian: 0,55KW

Motor penyortir topi: 0,09KW

Dimensi: 3100 * 570 * 1450mm (cap loader di samping) / 2700 * 570 * 1720mm (cap loader di atas) + 2000mm conveyor

Berat: 400kg

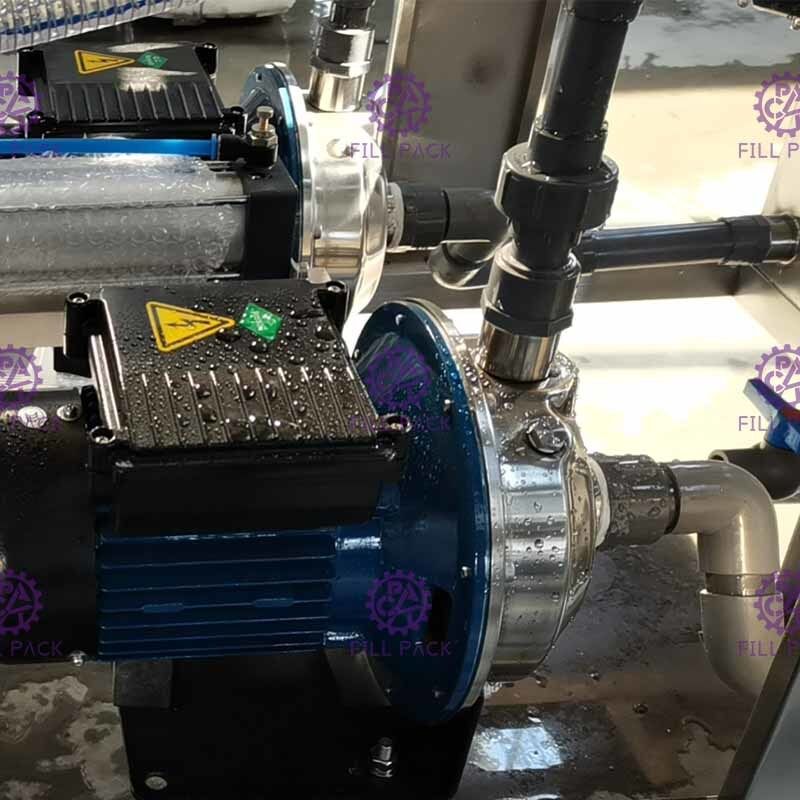

Rincian pompa air:

Detail motor:
