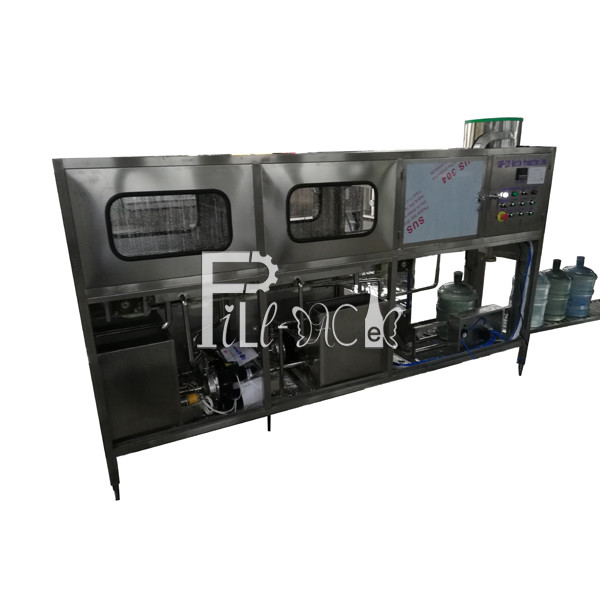

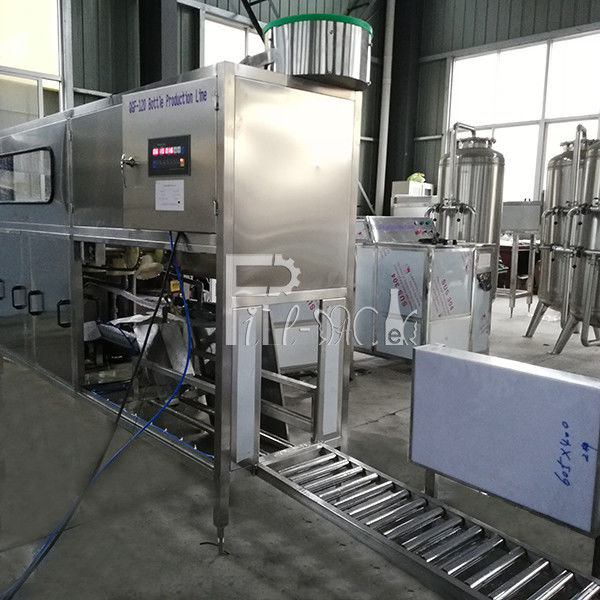

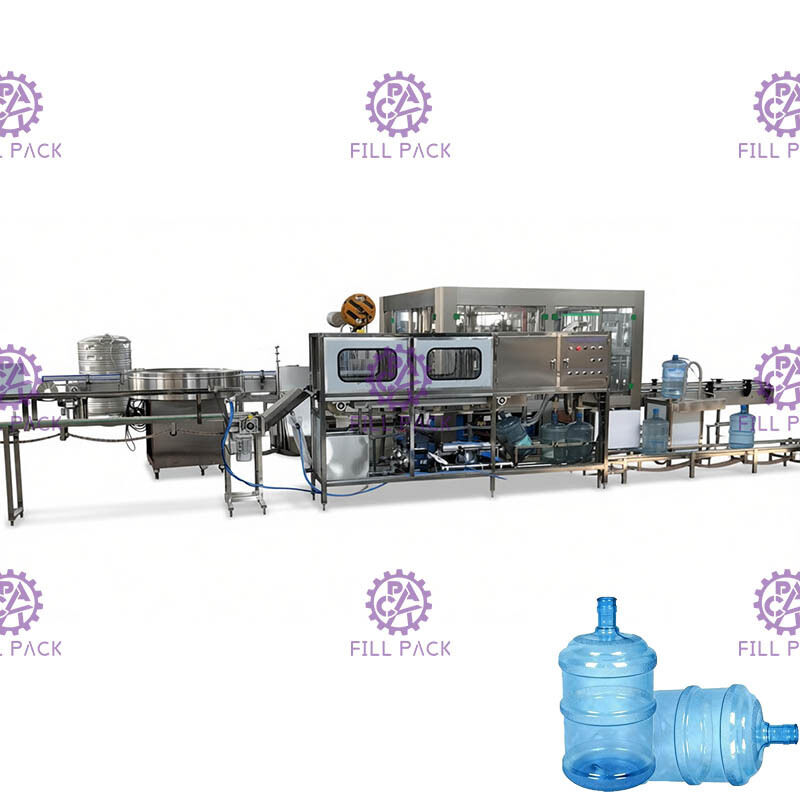

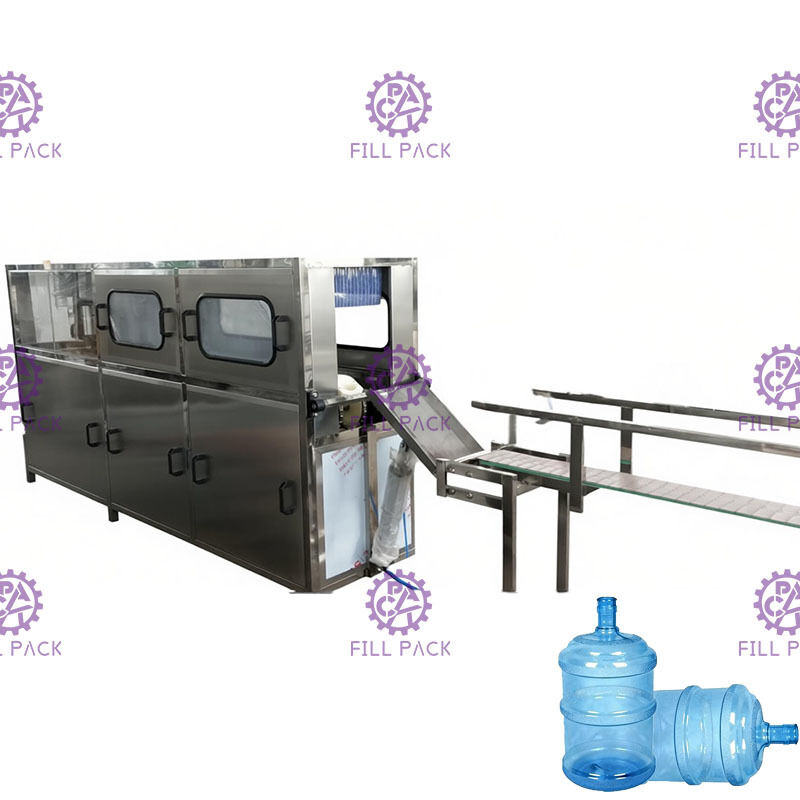

Mesin Cuci Otomatis Panas QGF-120 5 Galon

Deskripsi Produk

Mesin pengisian 5 Galon dengan fungsi pencucian panas otomatis QGF-120 dengan stasiun pembilasan 4 langkah

Prinsip:

Mesin pengisian 5 Galon ini terintegrasi dengan fungsi pencucian-pengisian-penutupan botol;

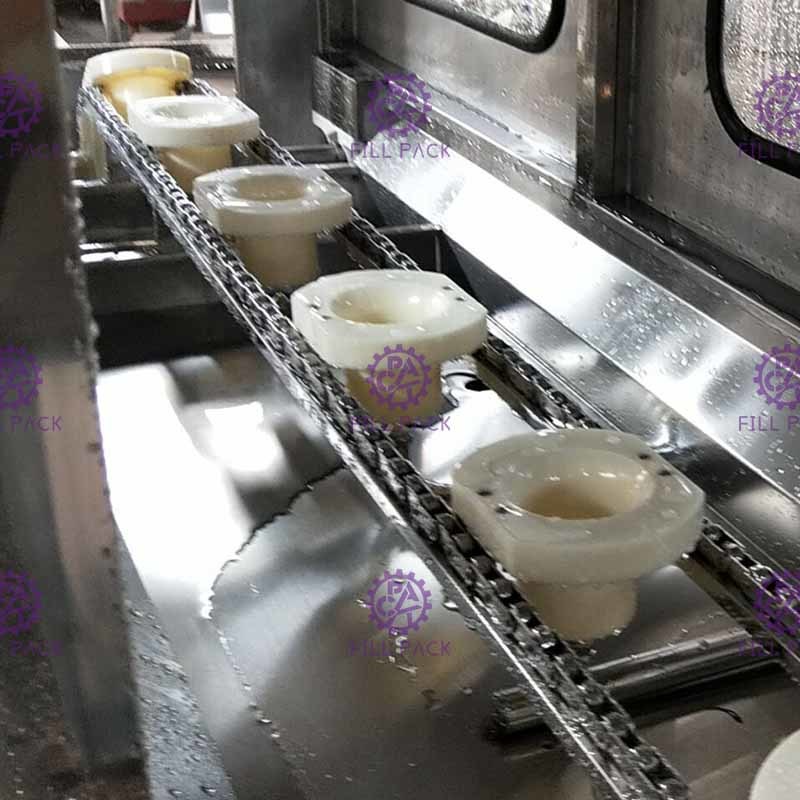

Pekerja memuat botol kosong ke dudukan botol secara manual, dudukan botol dengan botol akan dipindahkan terlebih dahulu untuk pencucian botol, gaya transmisi dilakukan oleh silinder roda gigi;

Pencucian akan dibagi menjadi 4 bagian, proses pertama adalah dengan pencucian larutan sabun panas, langkah kedua pembilasan cairan disinfektan, proses ketiga adalah dengan pembersihan air daur ulang, tahap terakhir adalah pembilasan air minum murni;

Setelah dicuci, botol akan jatuh ke pelat sudut dari dudukan botol oleh rantai transmisi dengan gaya gravitasi;

Kemudian botol akan didorong oleh silinder pendorong ke bawah kepala pengisian, kemudian pengisian dimulai;

Volume pengisian dapat dikontrol dengan pengaturan waktu pengisian.

Botol yang sudah diisi akan didorong ke bawah kepala penutup oleh botol kosong sesudahnya.

Pekerja memasukkan banyak tutup botol yang tidak beraturan ke dalam pemuat tutup, pemuat tutup akan menyortir tutup secara otomatis untuk dimuat ke rel tutup.

Ketika botol yang sudah diisi melewati di bawah kepala penutup, tutup akan jatuh ke leher botol, kemudian silinder penutup akan melakukan penutupan secara otomatis oleh silinder penekan tutup.

Detail pembilasan:

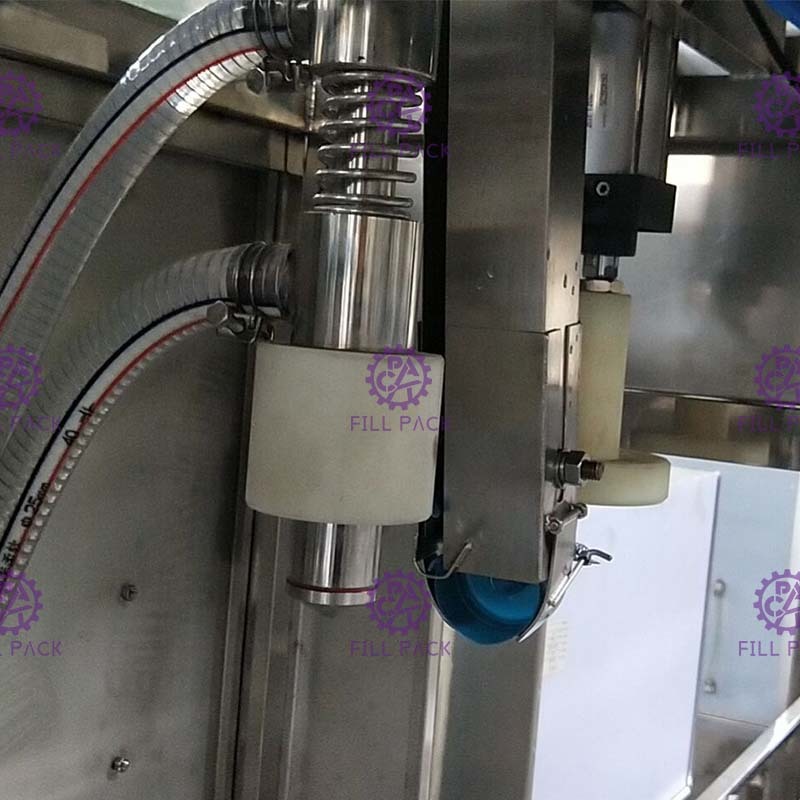

Bagian penekan penutup:

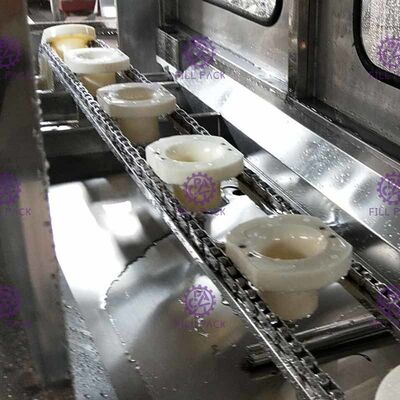

Detail tabung:

Karakteristik:

1, Seluruh mesin pengisian 5 Galon dikendalikan oleh sistem PLC Mitsubishi, semua perjalanan silinder dihitung terlebih dahulu untuk jarak yang digerakkan;

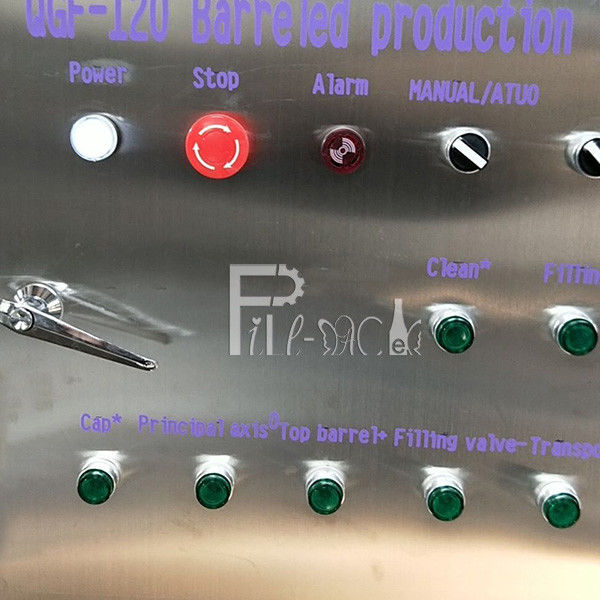

2, Mesin pengisian 5 Galon dapat bekerja di bawah model otomatis, model manual untuk pengecekan mesin;

Parameter:

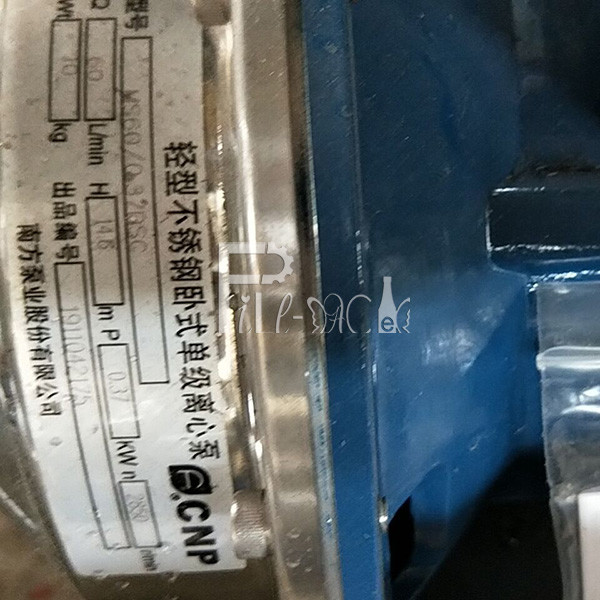

Pompa pembilasan 1: 0.37KW

Pompa pembilasan 2: 0.37KW

Pompa pengisian: 0.55KW

Motor penyortir tutup: 0.09KW

Dimensi: 3100*570*1450mm (pemuat tutup di samping)/2700*570*1720mm (pemuat tutup di atas) + konveyor 2000mm

Berat: 400kg

Daftar suku cadang yang direkomendasikan:
