Lini Produksi Mesin Pembotolan Air Mineral 1200bph Lengkap Mesin Pengisian Air Botol 5 Galon / 20L

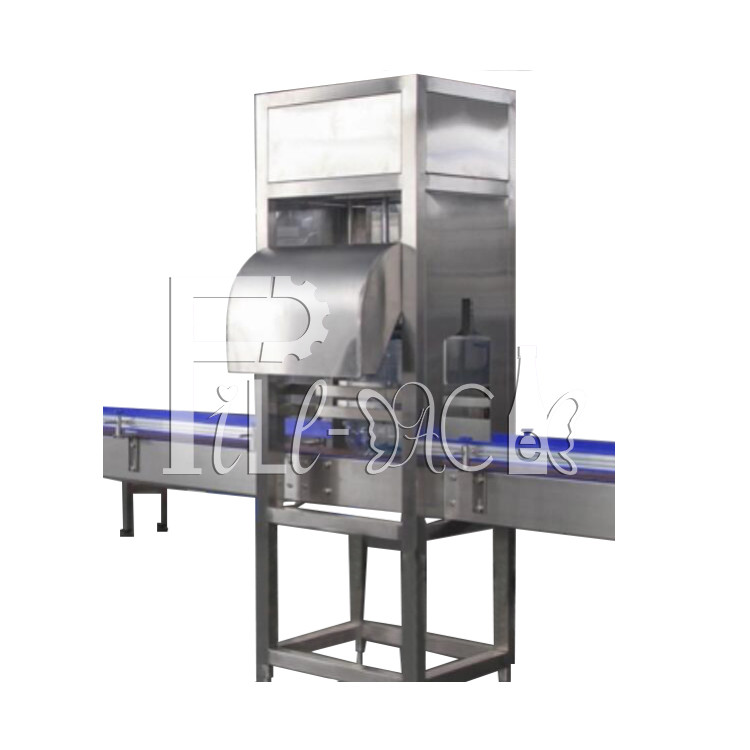

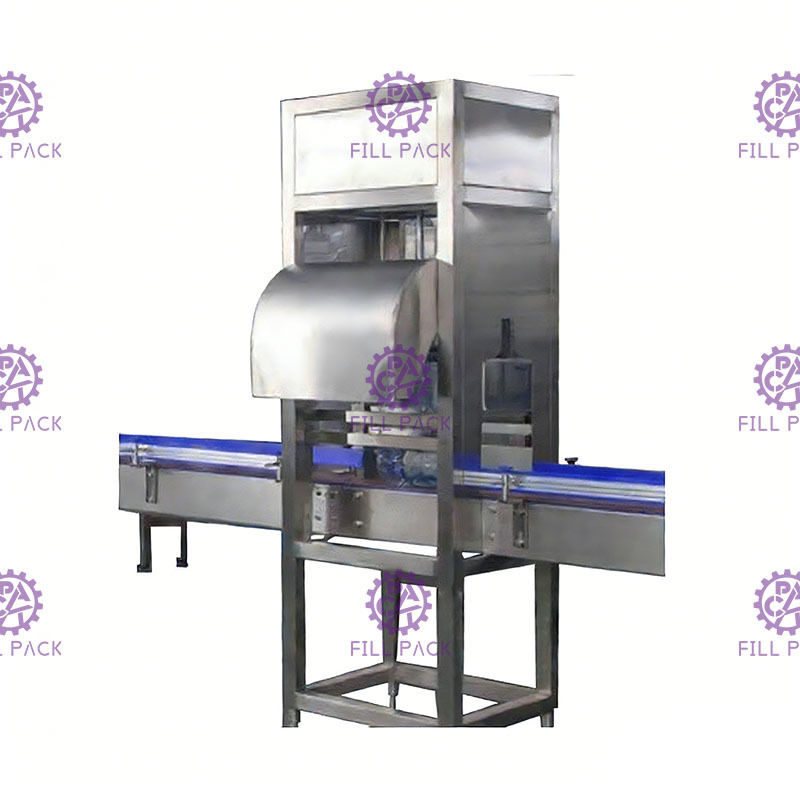

1.1, Pembuka Tutup Otomatis

Garis sikat luar botol Galon ini digerakkan oleh silinder, dikendalikan oleh PLC; Bekerja secara otomatis dengan pemeriksaan barel;
Kepala pembuka tutup terdiri dari perangkat cakar dan silinder, posisi kepala pembuka tutup dapat bergerak ke atas dan ke bawah, perangkat cakar dapat disesuaikan sedikit agar sesuai untuk tutup yang berbeda.
Ketika botol galon masuk ke dalam mesin, kepala pembuka tutup akan turun dan perangkat cakar akan memegang erat sisi tutup barel, dan kemudian mengangkat barel untuk melepaskan tutupnya; Dan ketika tutup dilepas, udara kompresor akan meniup tutup ke dalam hopper tutup, kemudian jatuh ke luar ke dalam wadah klien;
Tekanan cakar disesuaikan untuk melindungi tutup;

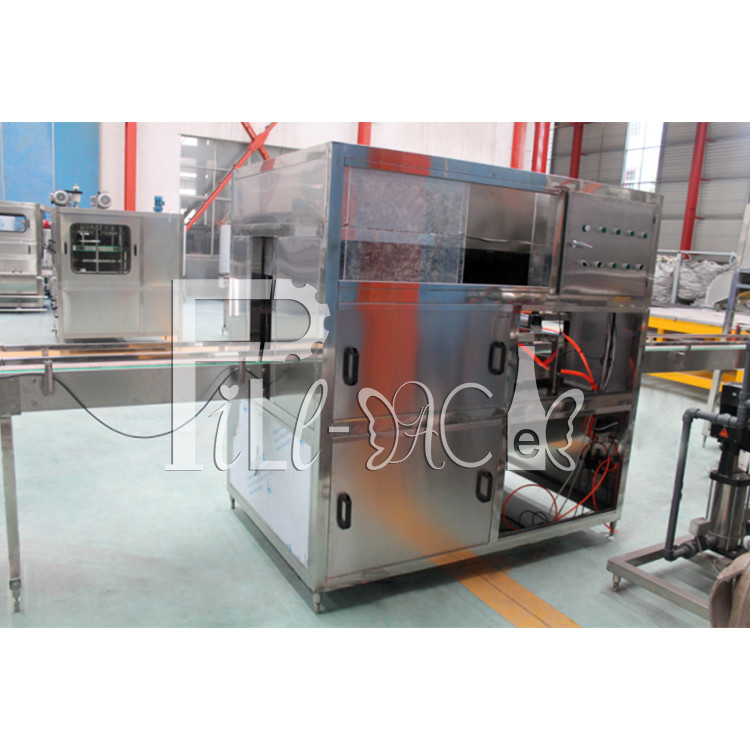

Umum

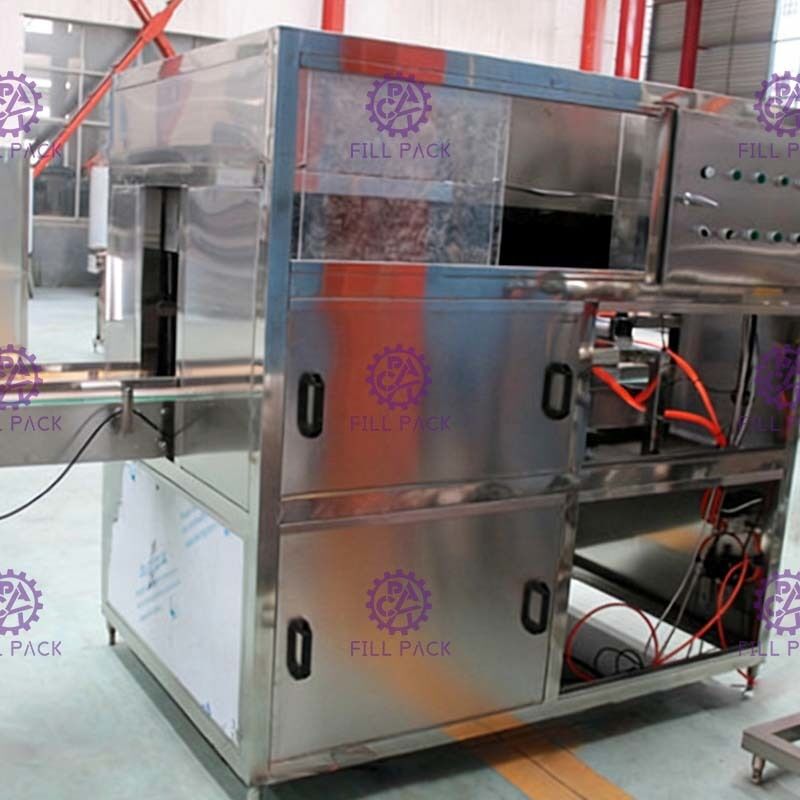

Garis sikat luar botol Galon digunakan untuk mencuci sikat luar toples galon; Ketika toples dikirim ke dalam mesin oleh konveyor, sikat di dalam yang digerakkan oleh motor akan berputar dengan cepat. Bentuk sikat utama dibuat sesuai dengan bentuk dan ukuran toples di mana leher dan bahu toples akan dicuci sepenuhnya. Penampilan air akan dilakukan pada saat yang sama dengan pencucian sikat.

Dimensi: 1800*1550*1750mm
Berat: 200kg
Daya: 3KW

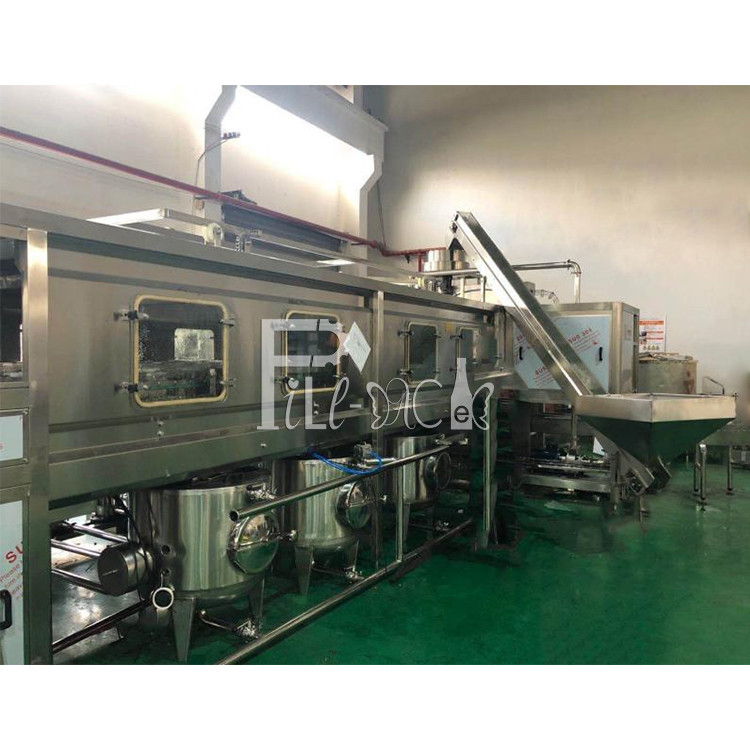

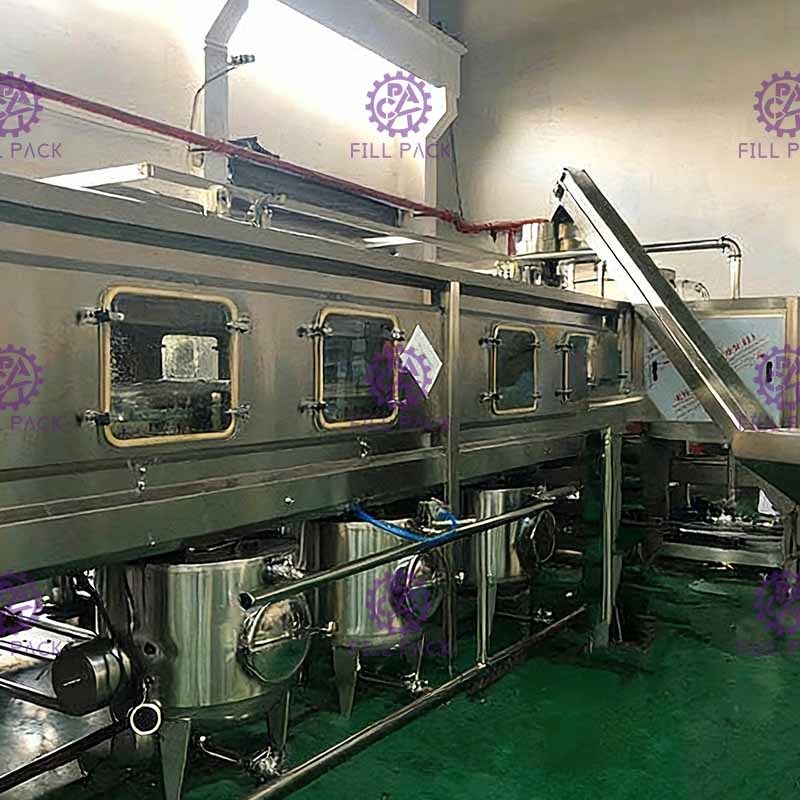

Pembilas toples monoblok

Mesin cuci terutama terdiri dari rangka, bagian transmisi, saluran pembilasan, tangki air, rak botol serta komponen lainnya.

1, Rak: seluruhnya oleh tabung persegi 80x80 baja tahan karat yang dilas, kekuatan tinggi, kekakuan yang baik, ringan, penampilan cantik, mudah dibersihkan dan sebagainya. Pengelasan bodi botol dan sasis otomatis.

2, Transmisi: sproket yang digerakkan, rantai, rak botol prop, cangkir botol padat, dll., di mana rantai, sproket telah dirancang dengan hati-hati untuk membuatnya lebih ilmiah dan lebih sempurna.

3, Penggerak utama: stasiun konveyor botol kontrol frekuensi setiap satu tetap waktu tetap, pelat rantai relatif terhadap posisi botol otomatis dan posisi sudut dari botol juga mengalami perhitungan yang ketat untuk memastikan penentuan posisi yang akurat dari seluruh operasi otomatis.

4, Penyesuaian: Anda dapat menyesuaikan baut bantalan ujung rantai untuk memastikan bahwa seluruh rantai konsistensi elastis.

Pipa terbuat dari sambungan pipa mesin cuci baja tahan karat, nosel spiral memiliki titik pencucian yang lebih kuat untuk efek yang baik, efisiensi tinggi tanpa ujung mati.

Pembilasan dibagi menjadi 18 kali dan stasiun pengeringan diatur setelah setiap langkah pembilasan oleh cairan alkali, daur ulang air kembali, air aseptik dan air murni, setiap waktu stasiun adalah 8S.

Parameter:

Silinder: AirTAC-Taiwan

Katup magnetik: AirTAC-Taiwan

Konsumsi udara: 0.6M3/menit; 0.6Mpa

Pompa naik-pompa pengisi: Nanfang

Motor: LJL ZheJiang

PLC: Mitsubishi Jepang

Daya Pemanas: 18KW, Daya bagian lain: 6KW

Dimensi: 11000*2300*2200mm

Berat: 5000kg

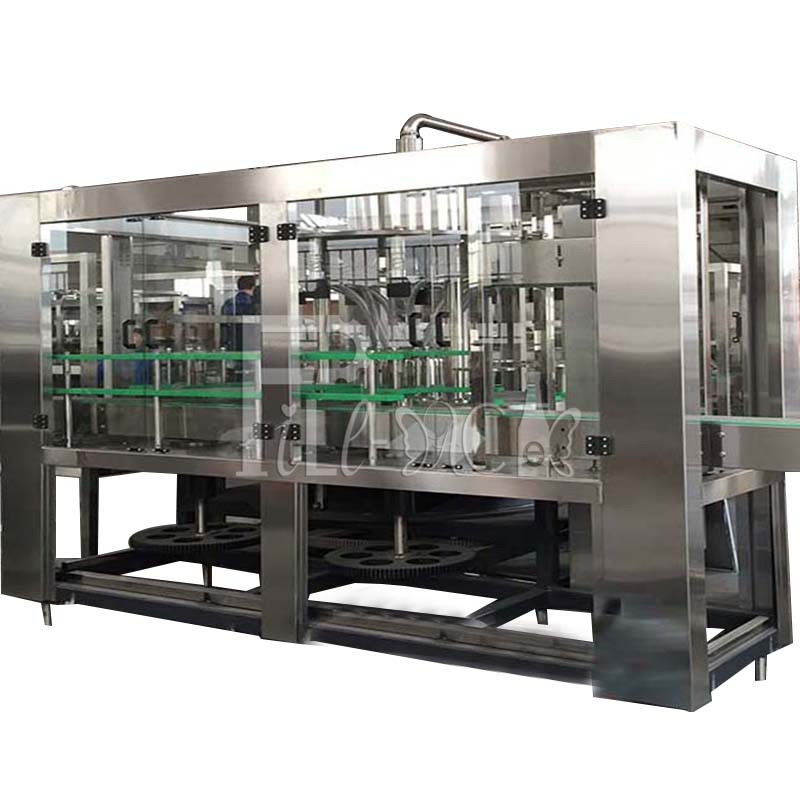

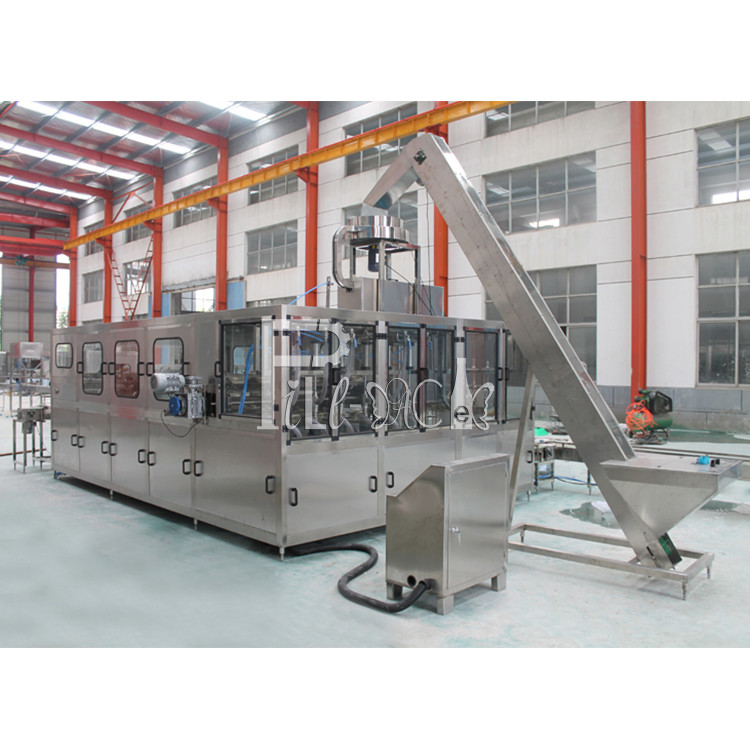

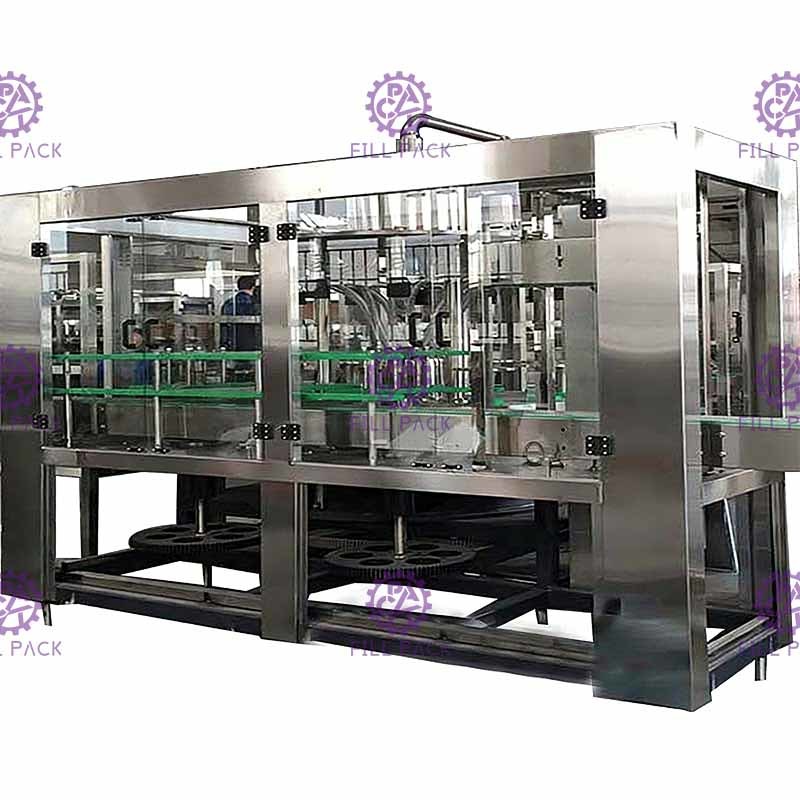

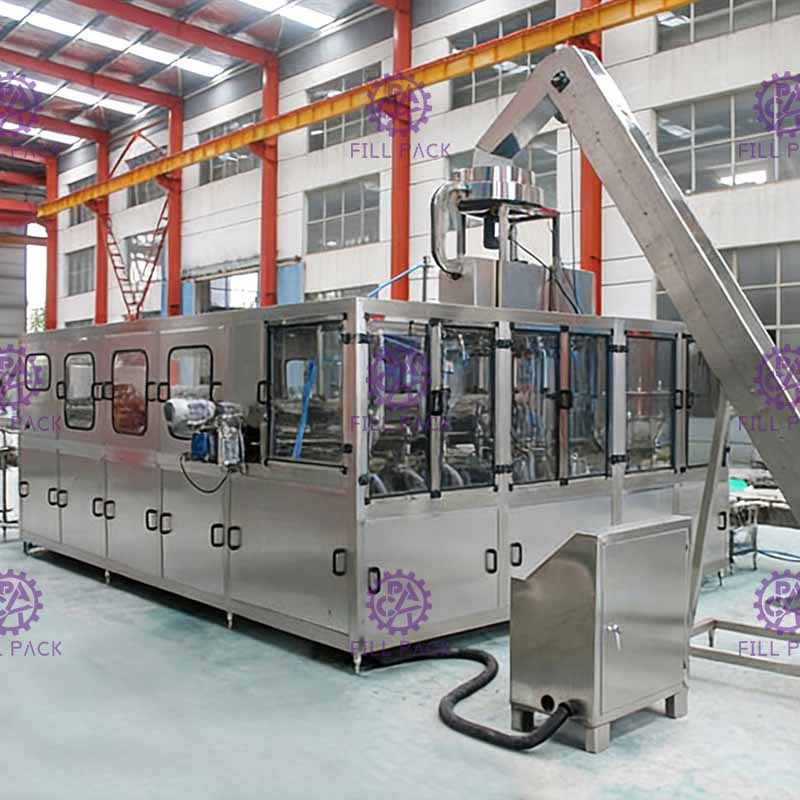

Pengisi toples putar otomatis:

Umum:

Mesin ini mengadopsi pengisian tekanan mikro yang mengairi cairan ember melalui pompa ke air, selalu memastikan bahwa proses pengisian penuh dengan barel keadaan cairan irigasi, bagian atas barel cairan irigasi dengan sensor tekanan, sensor tekanan melalui sinyal ke inverter oleh kecepatan motor pompa kontrol inverter, sehingga memastikan tekanan pengisian yang konstan.

Botol diumpankan oleh roda bintang ke dalam mesin pengisi botol, area pengisian untuk mencapai titik awal, botol rol di sepanjang cam akan menahan, mulai mengisi katup untuk mengisi botol, dan dengan tubuh, dll. bersama-sama berputar secara sinkron; botol tiba di zona pemuatan titik akhir irigasi, untuk mencapai botol rol cam dengan katup pengisi Tutup sendiri rendah, mengisi akhir barel dengan roda bintang yang dikirim keluar dari mesin pengisi botol.

Komponen:

PLC: Mitsubishi

Komponen udara: AirTAC

Pompa air: NanFang

Transduser: Mitsubishi

Parameter:

Daya: 5KW

Kepala pengisi: 9 buah

Dimensi: 2900*2700*2200mm

Berat: 2500kg
