200BPH 5 Mesin Pembotolan Galon Dengan Katup Luapan

Deskripsi Produk

200BPH 5 Galon lini produksi air / peralatan / ember galon tanaman dengan katup luapan



1.1, De-capper dan mesin cuci semi-otomatis



Pekerja meletakkan toples bekas di sisi kanan posisi de-capper, dengan leher dimasukkan ke dalam lubang, kaki pekerja menekan pedal untuk melepaskan tutup dari leher;Dan kemudian pekerja perlu mengambil toples untuk dimasukkan ke sisi kiri posisi mesin cuci.Setelah toples dimasukkan, jendela harus ditutup.Kemudian mesin cuci akan mulai dengan sendirinya.Selama mencuci, sikat bagian dalam di dalam stoples dan waktu Pencucian telah ditentukan sebelumnya, mesin akan berhenti ketika waktu selesai.Fungsi pemanas dapat dinyalakan/dimatikan sesuai kebutuhan klien.

Parameter:

Daya: 1.12KW tanpa pemanas, 2.12KW dengan pemanas

Ketebalan pelat: 1MM

Ukuran kubus mesin: 25 * 25MM

Ketebalan kubus: 1.5CM

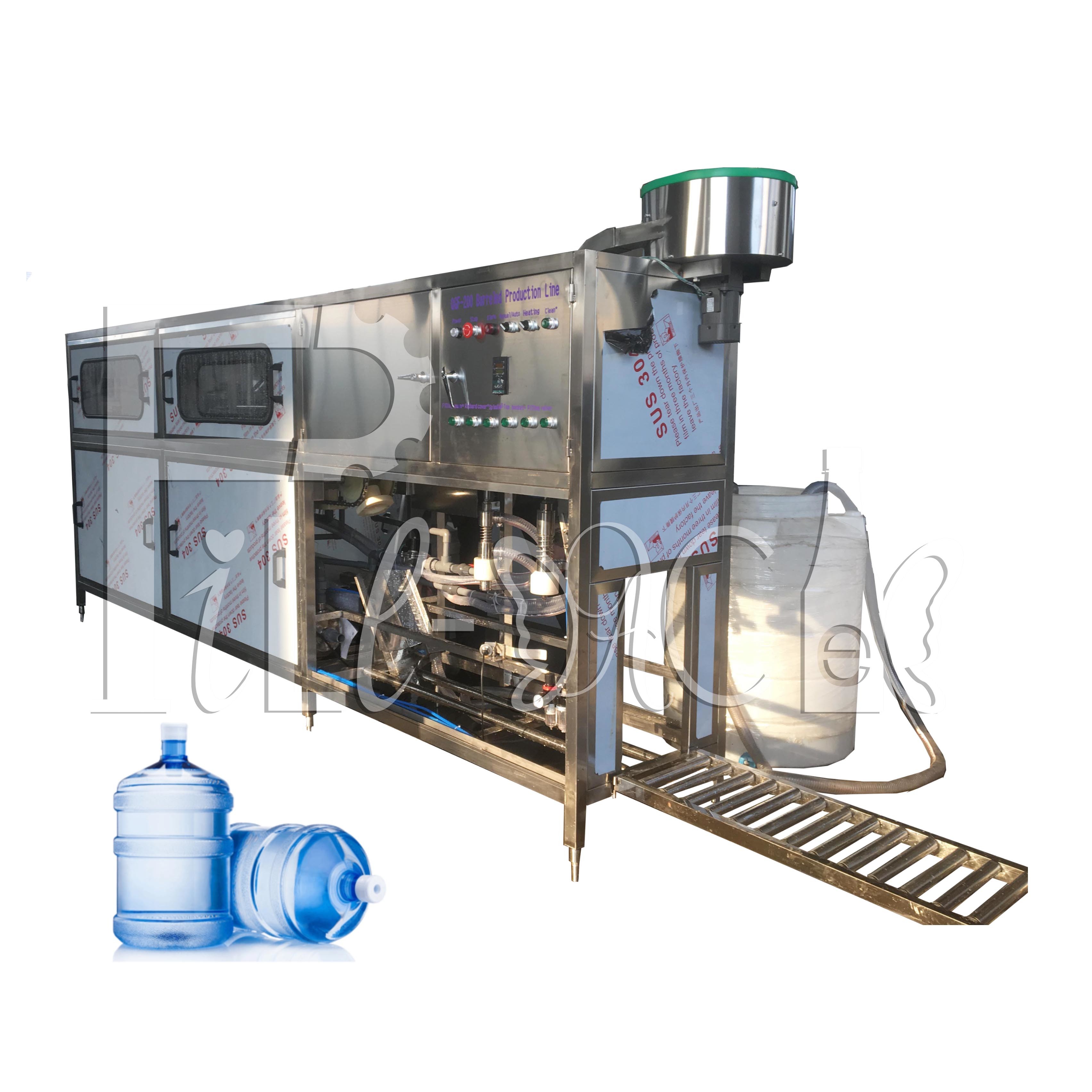

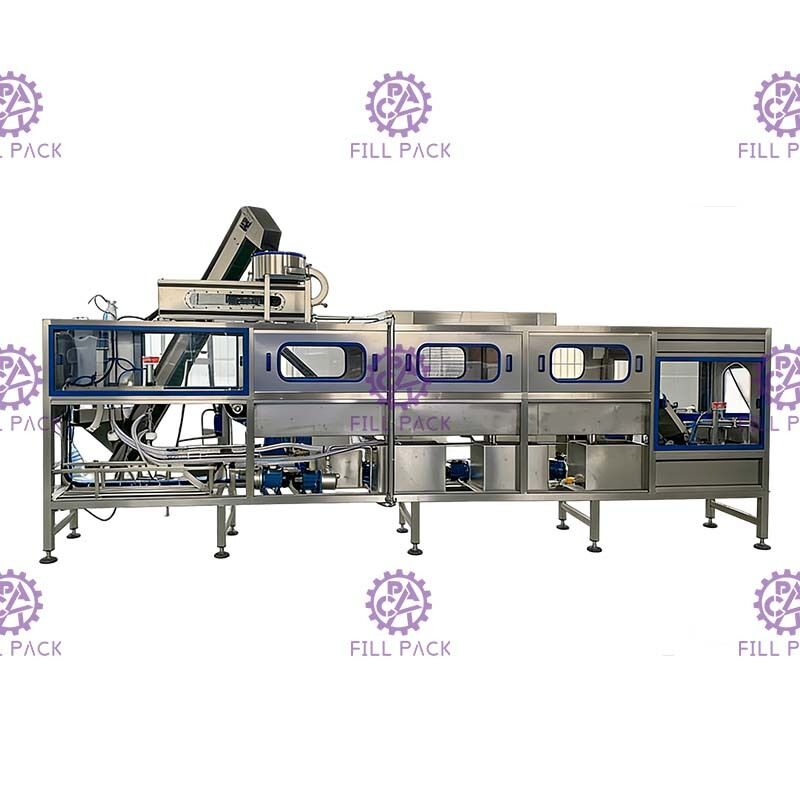

1.2 Pembilas-pengisi-capper monoblok



UNIT PENGISIAN DAN CAPPING 200BPH DALAM KONTROL PLC UNTUK REF

Prinsip:

Mesin cuci terintegrasi mengisi dan menutup bersama-sama.Ini adalah mesin yang ideal untuk menghasilkan air barel.Seluruh mesin menggunakan stainless steel 304, tahan busuk, dapat dibersihkan dengan mudah. ​​Bagian listrik utama semuanya bermerek.Sistem saluran udara menggunakan produk merek Air TAC. Mesin dengan konstruksi kompak, akan menempati ruangan kecil, efisiensi kerja tinggi. Hanya perlu 2 operator untuk mengontrol, adalah pilihan yang baik untuk dipilih oleh pabrik.



Pengaturan mesin tidak perlu memasang sekrup lantai, setelah lepas landas, atur mesin di lantai datar, lalu sesuaikan ketinggian dudukan dan sesuaikan semua tekanan dudukan menjadi rata-rata.Setelah mesin diatur dengan baik, masuk melalui pipa air, pipa pembuangan dan listrik, tenaga udara.



Proses kerja:

Unit pengisian barel dapat dibagi menjadi 3 langkah: pencucian, pengisian dan pembatasan, total 9 stasiun kerja, proses kerja seperti di bawah ini:

(1) Atur mulut laras kosong ke kursi laras, laras kosong akan dicuci selama situasi headstand, 4 stasiun kerja untuk memasukkan laras.

(2) Proses pencucian akan dibagi menjadi 4 langkah: 1, pencucian air alkali panas 2, pencucian thimerosal；3, pencucian air bersih, 4, pencucian air murni. Setiap langkah pencucian diatur ke 8S, setelah dicuci, akan ada 10S untuk menetes.

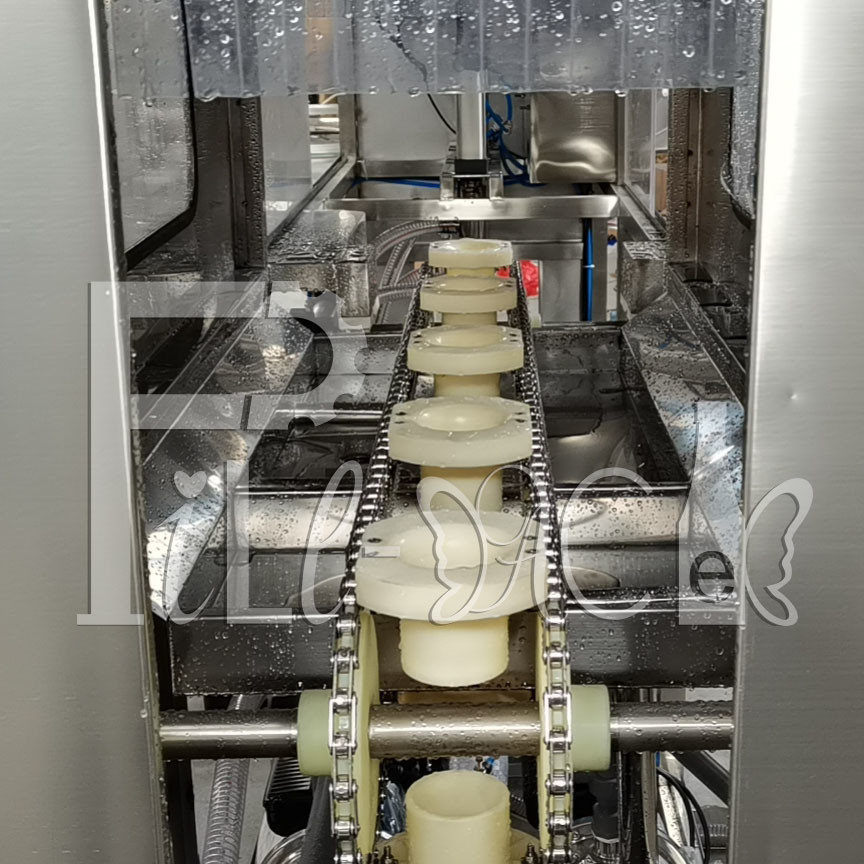

(3) Laras setelah dicuci akan bergerak turun 45 derajat melalui rantai yang lewat dan akan mengeluarkan rantai dan membalik 45 derajat dengan mengangkat silinder barel ke posisi pengisian untuk diisi.

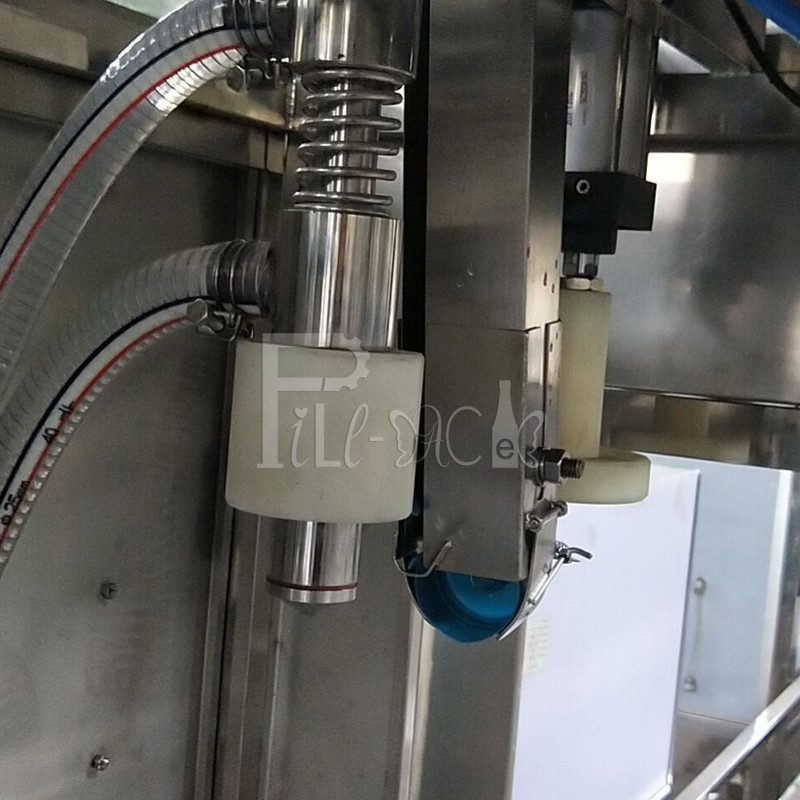

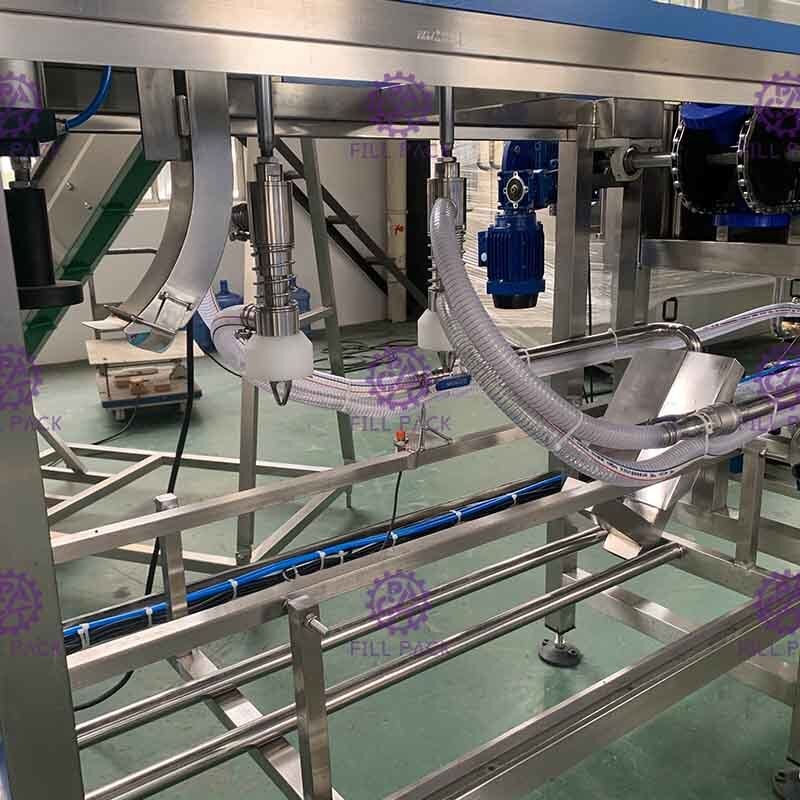

(4) Nilai pengisian akan didorong oleh silinder untuk dimasukkan ke dalam tong dan mulai diisi, waktu pengisian dikendalikan oleh PLC, dan waktu pengisian disesuaikan oleh panel kontrol sesuai dengan permukaan cairan pengisian. Setelah pengisian, air ekstra akan kembali ke air murni tangki dengan ventilasi otomatis, dapat mengurangi konsumsi air. (tangki air tidak termasuk)

(5) Setelah proses pengisian selesai, laras yang diisi akan didorong ke posisi capping oleh silinder penghenti laras, seluruh proses selesai sampai sekarang.



Karakter:

1, Seluruh mesin dikendalikan oleh sistem komputer mikro PID, semua perjalanan silinder dihitung terlebih dahulu untuk jarak yang ditempuh;

2, Mesin dapat bekerja di bawah model otomatis, model manual untuk pemeriksaan mesin;



Parameter:

Silinder: Air tech-Taiwan

Katup magnetik: Teknologi udara-Taiwan

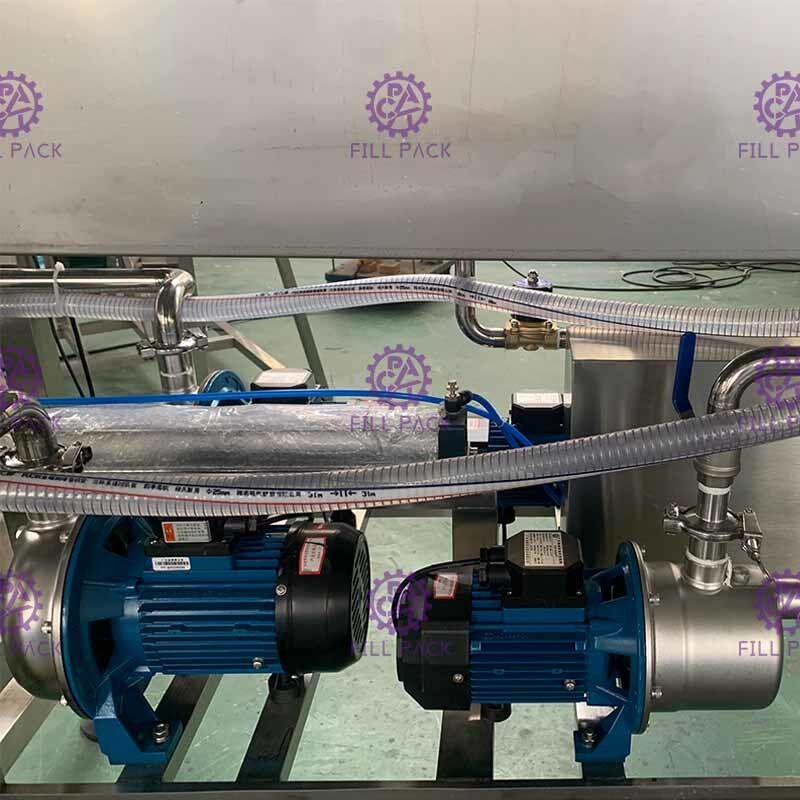

Pompa pengisian pompa yang meningkat: Nanfang

Motor: TWT Taiwan

Daya: 5.3KW

Dimensi: 3300*780*1740mm

Berat: 320kg





1.3, Memeriksa lampu

Daya: 0,09KW Dimensi: 1000*100*450MM Berat: 10kg



1.5, Mesin Penyusut Panas

Aplikasi dengan lembaran SUS304, termasuk boiler listrik untuk menghasilkan uap dan terowongan menyusut terutama untuk film tutup barel;

Daya: 20KW

Dimensi: 800*600*1200mm

Berat: 100kg





1.6, Mesin Pengkodean Gulungan Tinta Padat





Keterangan:

Penggunaan teknologi integrasi fotolistrik, roda tinta padat canggih, memiliki kinerja pencetakan instan yang sangat baik dan pengeringan instan, yang tidak mudah dihapus.Mesin ini canggih dalam desain, presisi dalam manufaktur, stabil dalam pengoperasian, dikendalikan secara longitudinal pada posisinya oleh kontrol elektronik, dapat disesuaikan secara sewenang-wenang, tindakan dan jumlah pencetakan yang dikontrol secara fotolistrik, dan jumlah lembar yang dapat dicetak dapat diatur.

Berlaku untuk lekukan permukaan atau tanggal produksi pencetakan warna, nomor batch produk, tanggal kedaluwarsa, kualifikasi inspeksi, dll. dari kotak kertas, label, tag, sertifikasi, dll., dengan penyortiran otomatis, penghitungan otomatis, penentuan posisi acak, waktu pencetakan yang telah ditentukan sebelumnya, Lekukan jelas, warna opsional, kecepatan pencetakan cepat, pencetakan instan instan kering, kehilangan dan keuntungan lainnya.





Kinerja dan Fitur:

Fitur berlaku untuk pengaturan tipe-T atau tipe-T dari putaran tanda ganda, T-1-11 baris 1-10 baris / karakter: tipe-R 1-8 OK, 1-8 kata / baris.Spesifikasi butir kata tersedia 2mm, 2.5mm, 3mm.

Tag dapat dicetak di atas kertas, karton dan film plastik, aluminium foil.

Mesin otomatis, kecepatan tinggi, efisiensi tinggi, maksimum dicetak 300 per menit.



Parameter teknik:

Model	FP-380F
Tegangan	AC 220/50V 110/60HZ
Kekuatan	180W
Rol Tinta Padat	35*32MM
Kecepatan Pencetakan	300Pcs/mnt
Ukuran Objek	L: 50-500mm W: 30-190mm
Garis Pencetakan Maks	Tipe T (10.5PT):11Garis (Maks.10 Tipe/Baris) Tipe R (10.5PT):8 Baris (Maks.8Tipe/Baris)
Ukuran Pencetakan:	Dalam 60 - 250mm
Jenis Ukuran:	2*1.5mm(8PT) 2.5*2mm(9PT) 3*3mm(10.5PT) 4*2.5mm(18PT)
Berat bersih	23kg
Dimensi	440*345*300mm



Informasi pengepakan untuk seluruh lini:

TIDAK.	Keterangan	Sedang mengemas	jumlah	Dimensi (mm)	Bobot
1	de-capper dan sikat mesin cuci	Kotak kayu	1Paket	900*900*1250	250kg
2	Filler, light checker, roller conveyor, shrink tunnel, coding machine	Kotak kayu	1Paket	4030*760*1770	700kg



Gambar tata letak pabrik (mm):

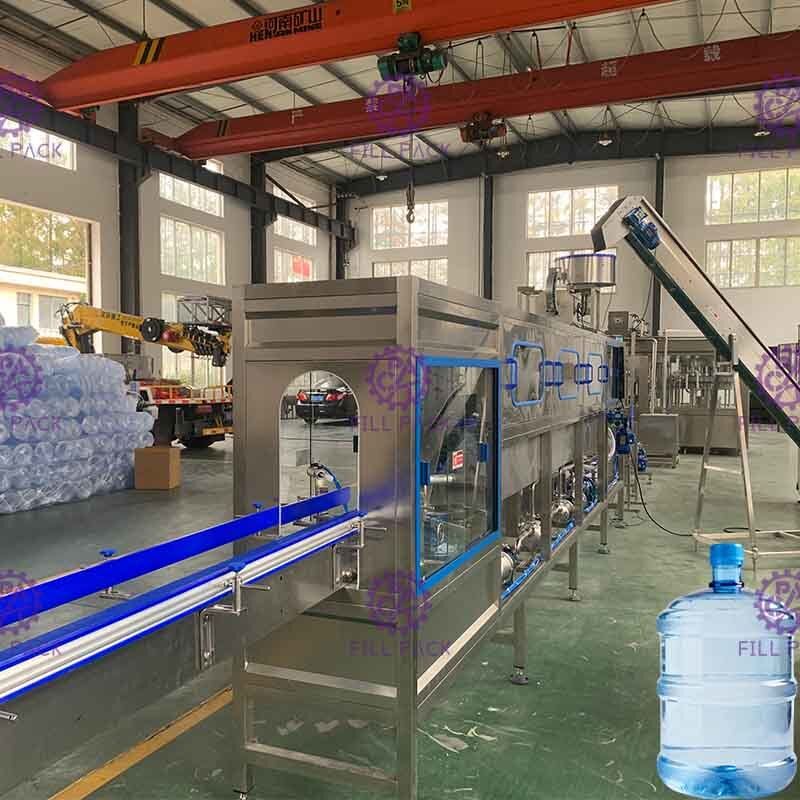

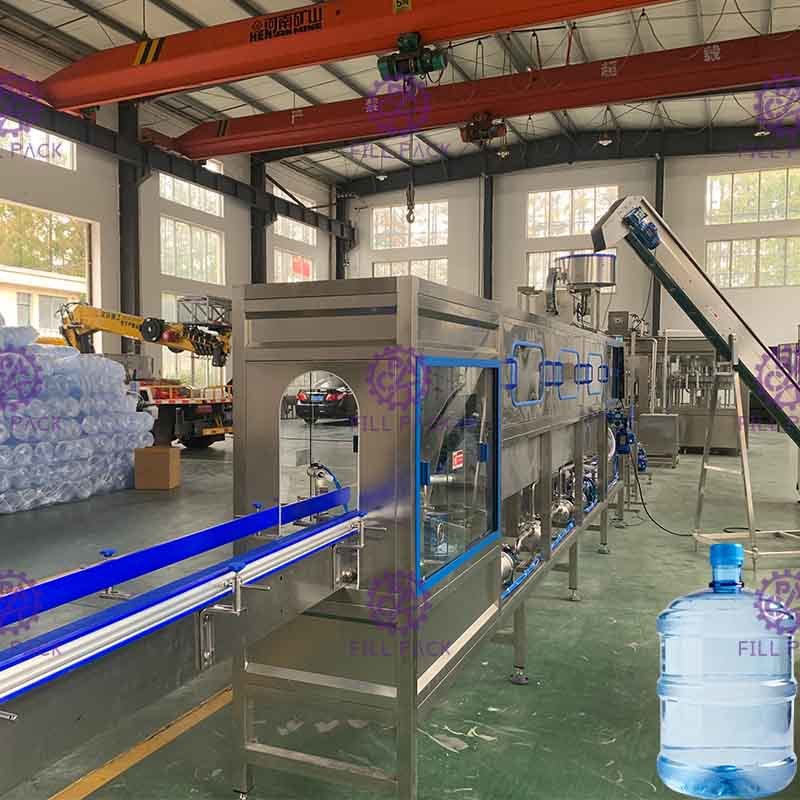

Lini produksi lengkap untuk ref.
